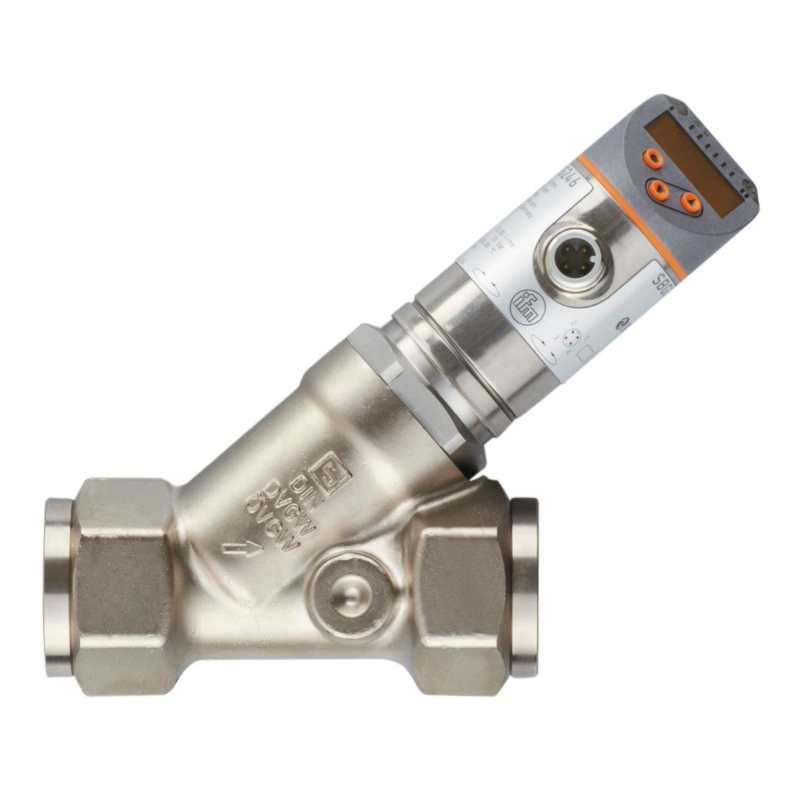

Мехатронные датчики датчик потока для невозвратного клапана и дисплея sbg246 ifm

Общее описание

Покупая Датчик потока для невозвратного клапана и дисплея IFM, вы выбираете качественный и проверенный продукт. Датчик потока для невозвратного клапана и дисплея IFM SBG246 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SBG246 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Мехатронные датчики.
Для заказа данной позиции достаточно указать название модели SBG246 и артикул SBG34IF0FRKG

Ключевые особенности

Точное обнаружение потока и температуры среды

Благодаря встроенным диаграммам измерения подходит для воды, охлаждающих жидкостей, масел и гликолевых растворов

Надежная защита от противотока с очень быстрым временем отклика

С коммутационным выходом, аналоговым выходом или частотным выходом и IO-Link

Четкий дисплей с изменением цвета дисплея красный/зеленый

Характеристики

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Диапазон измерения

2…100 l/min

0,12…6 m³/h

Подключение к процессу

резьбовое соединение G 3/4

Приложение

Особенности

позолоченные контакты

Применение

для общепромышленного применения

Среда

Вода, гликолевые растворы, Охлаждающие жидкости, масло

Примечание к среде

масло 1 с вязкостью: 10 mm²/s (40 °C)

масло 2 с вязкостью: 46 mm²/s (40 °C)

Температура измеряемой среды [°C]

-10…100

Предел прочности по давлению [bar]

Предел прочности по давлению [Mpa]

2,5

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Рабочее напряжение [V]

18…30 DC, (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2, Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал, аналоговый сигнал, частотный сигнал, IO-Link, (конфигурируемый)

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый, (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

150, (на каждый выход 2 x 200 (…60 °C), 2 x 250 (…40 °C))

Циклы переключения (механические)

10 миллионов

Количество аналоговых выходов

Аналоговый выход по току [mA]

4…20

Наиб.нагрузка [Ω]

500

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Частота выхода [Hz]

0…10000

Диапазон измерения/настройки

Диапазон измерения

2…100 l/min

0,12…6 m³/h

Диапазон индикации

0…120 l/min

0…7,2 m³/h

Разрешение

0,5 l/min

0,05 m³/h

Точка срабатывания SP

1…100 l/min

0,05…6 m³/h

Точка сброса rP

0…99 l/min

0…5,95 m³/h

Конечная точка частоты, FEP

6,5…100 l/min

0,4…6 m³/h

Ширина шага

0,5 l/min

0,05 m³/h

Частота на конечной точке FRP [Hz]

10…10000

Динамика измерения

1:50

Контроль температуры

Диапазон измерения [°C]

-10…100

Диапазон индикации [°C]

-32…122

Разрешение [°C]

Точка срабатывания SP [°C]

-9…100

Точка сброса rP [°C]

-10…99

С шагом в [°C]

Начальная точка частоты, FSP [°C]

-10…78

Конечная точка частоты, FEP [°C]

12…100

Частота на конечной точке FRP [Hz]

10…10000

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± (4 % MW + 1 % MEW), (Q > 2 l/min, температура среды и рабочая температура: +22 °C ± 4K)

Повторяемость

± 1 % MEW

Контроль температуры

Дрейф температуры

0,029 °C / K

Точность [K]

3 K (25°C, Q > 1 l/min)

Время реакции

Контроль скорости потока

Время отклика [s]

0,01

Демпфирование коммутационного выхода dAP [s]

0…5

Демпфирование аналогового выхода dAA [s]

0…5

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 120 (Q > 1 l/min)

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый/частотный выход, выбор среды, демпфирование для коммутационного / аналогового выхода, дисплей можно вращать и отключить, стандартная единица измерения, цвет рабочего значения

Интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor: Process Data Variable, Device Identification

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

Поддерживаемые DeviceID

Режим работы	ID прибора
по умолчанию	563

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Примечание к температуре окружающей среды

температура среды

Температура хранения [°C]

-15…80

Степень защиты

IP 65, IP 67

Испытания / одобрения

ЭMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность

DIN EN 60068-2-27

20 г (11 ms)

Вибропрочность

DIN EN 60068-2-6

5 г (10…2000 Hz)

MTTF [годы]

145

Сертификат UL

Регистрационный номер UL

I006

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу

Механические данные

Вес [g]

1011,5

Материал

нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC, латунь никелированная

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4401 / 316), нерж. сталь (1.4404 / 316L), латунь (2.0371), латунь никелированная, PPS, O-кольцо: FKM

Подключение к процессу

резьбовое соединение G 3/4

Дисплеи / Элементы управления

Дисплей

Дисплей	3 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Примечания

Рекомендуем использовать фильтрацию 200-микрон.

Все данные приведены для воды (20 °C).

MW = Измеренное значение

MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12, Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход
